Как подобрать гидроцилиндр на замену: маркировка, размеры, крепления

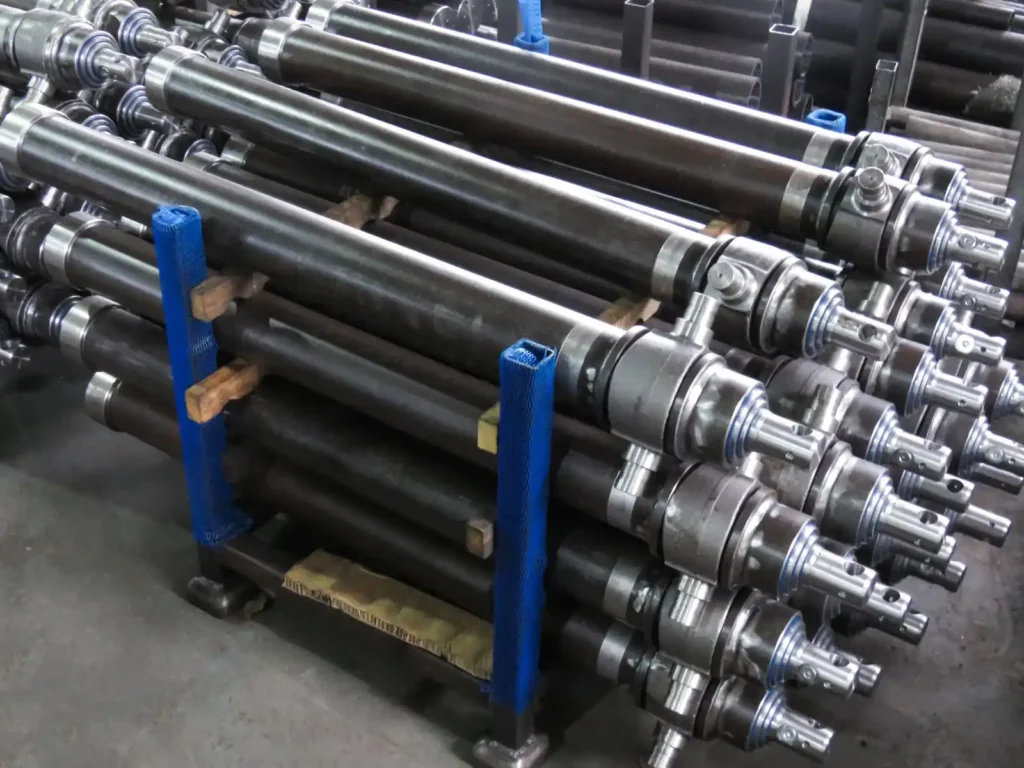

Замена вышедшего из строя гидроцилиндра кажется простой задачей: найти аналог «такого же размера». На практике цилиндры с одинаковым диаметром поршня отличаются ходом, монтажной длиной, креплениями и резьбой штуцеров, и неподходящий цилиндр либо не встанет на место, либо не даст навеске подняться на нужную высоту. Ниже — порядок, по которому удобно выбирать гидроцилиндры для тракторов и сельхозмашин, и пояснение к основным обозначениям.
Определите тип цилиндра
Сначала определяют, какой цилиндр стоял на машине и какую функцию выполнял.
- Поршневой двустороннего действия — рабочая жидкость подаётся в обе полости, шток выдвигается и втягивается под давлением. Это основной тип для навесных устройств тракторов МТЗ и ЮМЗ, рулевого управления, маркеров сеялок, складывания секций культиваторов.
- Одностороннего действия (плунжерный или поршневой с одной рабочей полостью) — выдвигается давлением, а возвращается под весом груза или пружиной.
- Телескопический — несколько выдвижных ступеней дают большой ход при малой длине в сложенном виде. Применяется для подъёма кузовов самосвальных прицепов вроде 2ПТС-4 и грузовиков.
Заменять один тип другим без переделки гидросистемы нельзя: у них разная схема подключения и разное поведение под нагрузкой.
Как читать обозначение
У большинства отечественных сельскохозяйственных цилиндров основные размеры зашифрованы в обозначении. Пример — запись вида «Ц80/40х800 (1100)»:
| Элемент | Значение | Пример |
|---|---|---|
| Буквенный индекс | Серия или исполнение по каталогу производителя (Ц, ЦС, С, МС и др.) | Ц |
| Первое число | Внутренний диаметр гильзы (диаметр поршня), мм | 80 |
| Число после косой черты | Диаметр штока, мм | 40 |
| Число после «х» | Ход штока, мм | 800 |
| Цифровой код после дефиса | Вариант исполнения по документации завода | 3.22, 3.44, 4.44 |
| Число в скобках | В каталогах и названиях товаров так часто указывают монтажную длину в сложенном положении, мм | 1100 |
Расшифровку буквенного индекса и кода исполнения всегда сверяют с каталогом конкретного завода — например, «Гидросилы». Одинаковые буквы у разных изготовителей могут означать разное.
Ключевые размеры для замены
Диаметр поршня и штока
Диаметр поршня определяет усилие на выдвижение, а разница площадей поршня и штока — усилие и скорость при втягивании. Цилиндр с меньшим диаметром поршня при том же давлении может не поднять орудие, а с большим — замедлит движение и увеличит нагрузку на узлы навески.
Ход и монтажная длина
Монтажную длину измеряют между центрами отверстий проушин при полностью втянутом штоке. Если она больше штатной, цилиндр не встанет между точками крепления. Если ход меньше — навеска не поднимется на полную высоту, если больше — шток может упереться в ограничитель механизма раньше, чем поршень в крышку, и нагрузить конструкцию.
Крепления
Проверяют тип крепления с обеих сторон (проушина или вилка), диаметр отверстия под палец, ширину проушины и наличие сферического шарнира. Сферическая опора компенсирует небольшие перекосы и продлевает срок службы уплотнений.
Если бирки нет

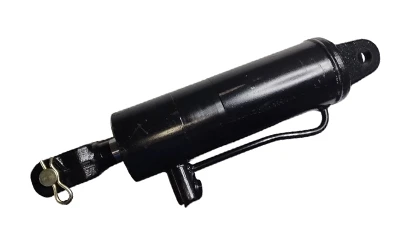

Обозначение на старом цилиндре часто стёрто или закрашено. Тогда размеры снимают вручную: наружный диаметр гильзы штангенциркулем (внутренний диаметр будет меньше на толщину двух стенок), диаметр штока, монтажную длину при полностью втянутом штоке и длину при полностью выдвинутом. Разница двух длин и есть ход. Полученные значения сравнивают с типовым рядом: например, для навески МТЗ применяют цилиндры с поршнем 100 мм (серия Ц100), для рулевого управления — меньших диаметров.
Давление и подключение
Номинальное давление цилиндра указано в паспорте. Его сравнивают с давлением настройки предохранительного клапана гидросистемы трактора: номинальное давление цилиндра должно быть не ниже этой настройки.
Отдельно сверяют присоединительную резьбу штуцеров и их расположение. На отечественной технике распространена метрическая резьба, например М20х1,5, на импортной встречается дюймовая. Несовпадение решается переходниками, но при выборе нового цилиндра лучше сразу брать нужную резьбу: каждый лишний переходник — дополнительное место возможной утечки.
Типичные ошибки при подборе
- Выбор только по диаметру поршня без проверки хода и монтажной длины.
- Замена цилиндра двустороннего действия на односторонний «потому что подошёл по размерам».
- Подбор без учёта диаметра пальца и ширины проушин — в итоге приходится растачивать отверстия или подкладывать шайбы.
- Установка цилиндра с портами, развёрнутыми в сторону, где рукав будет перегибаться или тереться о раму.
- Покупка по фотографии без сверки обозначения на гильзе.
Что подготовить перед заказом
- Модель техники и узел, на котором стоит цилиндр (навеска, руль, кузов, секции орудия).
- Полное обозначение с бирки или гильзы.
- Если бирки нет — диаметры гильзы снаружи и штока, ход, монтажная длина, размеры креплений.
- Резьба и расположение штуцеров.
С этим списком проще сравнить варианты разных производителей и при необходимости подобрать рукава, штуцеры и уплотнения — в каталоге Винтехпостач эти группы собраны в разделе гидравлики.
Точный подбор по размерам и креплениям экономит время на монтаже и избавляет от переделки кронштейнов.
